Case Study #5
동원과기대 AI·데이터 학습지원시스템 통합

2025년 · ₩1.5억 · 60일 · 44쪽 RFP

실전 TA — 5개 기간계 + AI 추천계 + 도메인 통합을 60일에 묶는다

강사 박수현 · 🚀 젠아이랩스(GenAI Labs)

🎨 이미지 프롬프트: "Editorial wide shot — a Korean Technical Architect (around 38, busines6-casual, glasses) standing at a glass war-room wall mapping an integration architecture; on the glass wall five existing siloed system boxes are drawn in light gray labeled '학사정보 (Oracle)' '현행 LMS (MS-SQL)' '도서관 (MySQL)' '취업·진로 (MySQL)' '학내 포털 (Oracle)' on the left, in the center a new teal box labeled '통합 LMS + Keycloak SSO', on the right a purple box labeled 'AI 추천계' with arrows weaving between them like a knot being untangled, a small Kafka 3-broker icon at the center; a printed RFP binder labeled '동원과기대 AI·데이터 학습지원 통합 RFP 44p' on a nearby desk; sticky notes in Korean reading '동접 500' '60일' '24h 무중단' '응답 3초' on the wall; cinematic editorial lighting, dark navy with teal and purple accents, 16:9"

2025년 · ₩1.5억 · 60일 · 44쪽 RFP

동원과기대 통합 — 사업 메타와 환경 변수

TA 첫 번째 점검: 60일 + 5개 기간계 + 24h 무중단 — 세 가지가 본 사업의 임계 경로·인력 풀·통합 전략을 좌우합니다.

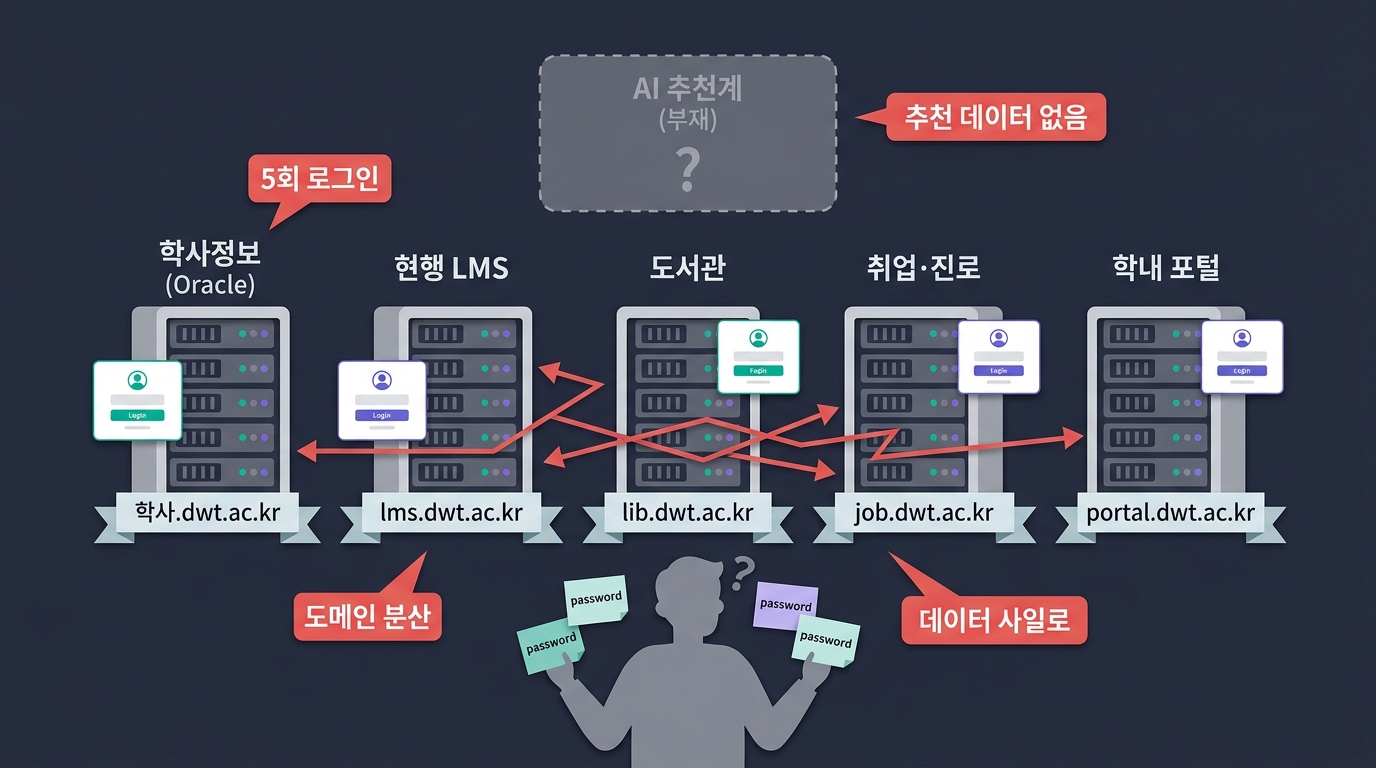

As-Is 추정 — 5개 기간계 분산 운영 + AI 추천계 부재

🎨 이미지 프롬프트: "Editorial cutaway diagram of a university IT environment showing five siloed legacy systems on a dark navy background — five separated server-room rack icons in a row labeled in Korean '학사정보 (Oracle)' '현행 LMS' '도서관' '취업·진로' '학내 포털', each with its own login screen icon and its own subdomain URL ribbon underneath '학사.dwt.ac.kr' 'lms.dwt.ac.kr' 'lib.dwt.ac.kr' 'job.dwt.ac.kr' 'portal.dwt.ac.kr'; a confused student silhouette in the foreground holds five sticky notes with five different passwords; tangled red arrows zigzag between systems showing inconsistent data flows; a faded grayed-out box labeled 'AI 추천계 (부재)' floats above with a dashed outline and question mark; red callout arrows annotate '5회 로그인' '도메인 분산' '데이터 사일로' '추천 데이터 없음'. Korean labels readable. 16:9 editorial illustration, muted gray with red callouts and a faint teal hint for what will be built"

As-Is 추정 — 5개 기간계 분산 운영 + AI 추천계 부재

구축 대상 (To-Be) — 통합 LMS + AI 추천계 BOM

5개 기간계 + AI 추천계 = 6개 외부 시스템 연동. TA 공수의 60%가 인터페이스 설계·SSO·도메인 통합에 배분된다.

5대 아키텍트 분담 — 통합형의 책임 매트릭스

비기능 요구사항(NFR) — RFP에서 추출·가정한 정량값

가정값은 계약서 부속서에 명시해 발주처와 합의한다. 60일·₩1.5억 사업은 가정값 1개 차이로 비용이 ±20% 변동한다.

TA 산출 ① — 5개 기간계 시스템 인벤토리 + 통합 범위

5개 시스템 × 평균 8 엔티티 ≈ 40 인터페이스 (실시간 24 + 배치 16) — 본 사업의 인터페이스 산출물 규모.

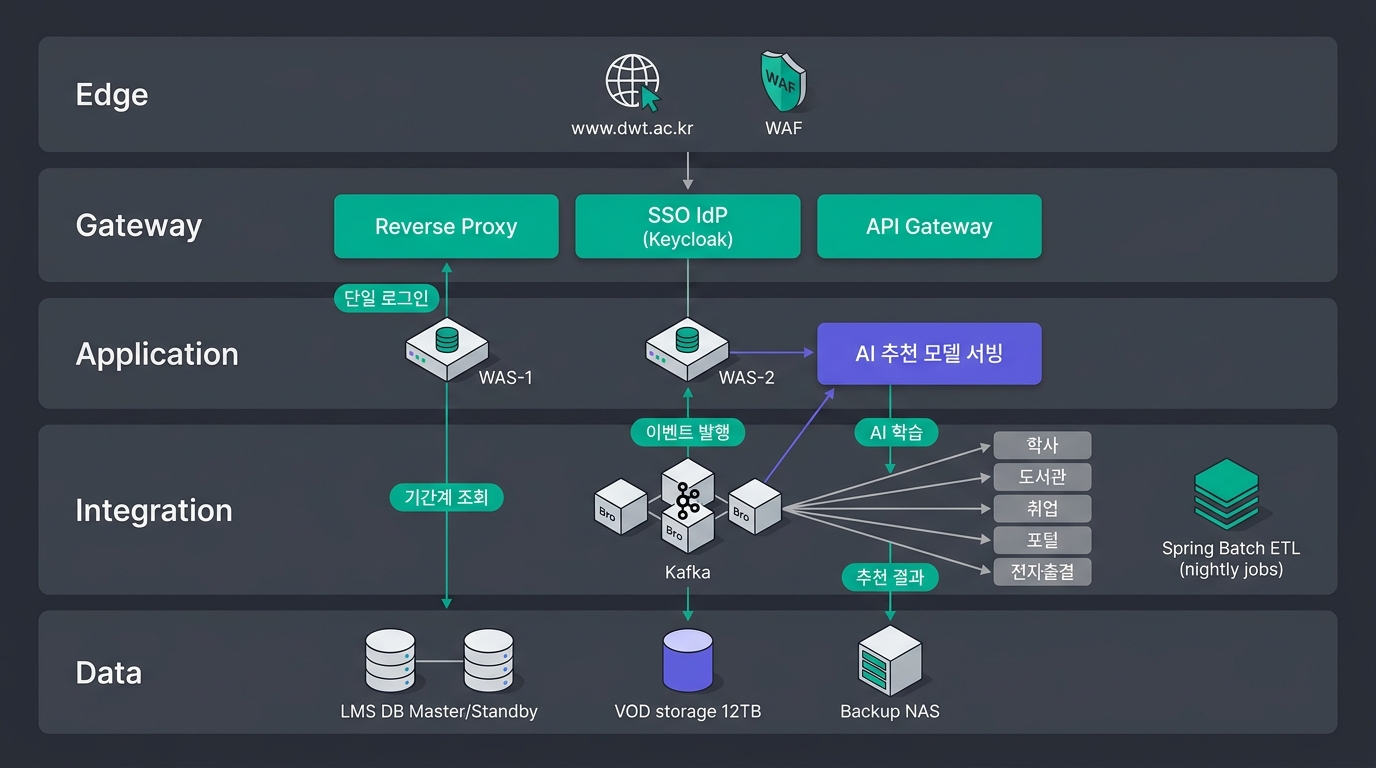

To-Be — 통합 아키텍처 전체 구성

🎨 이미지 프롬프트: "Editorial wide architecture diagram on a dark navy background — labeled in Korean, five horizontal bands from top to bottom: top 'Edge' with a single domain icon labeled 'www.dwt.ac.kr' plus a WAF shield; second 'Gateway' showing three side-by-side teal boxes 'Reverse Proxy' 'SSO IdP (Keycloak)' 'API Gateway'; third 'Application' showing two WAS nodes labeled 'WAS-1' 'WAS-2' connected to a purple box labeled 'AI 추천 모델 서빙'; fourth 'Integration' showing a central Kafka cluster icon (3 brokers) with arrows fanning out to five legacy-system boxes on the right labeled '학사' '도서관' '취업' '포털' '전자출결', and a separate 'Spring Batch ETL' icon for nightly jobs; fifth 'Data' showing LMS DB Master/Standby pair, VOD storage 12TB, and a backup NAS. Vertical arrows connect the bands with teal data-flow labels '단일 로그인' '기간계 조회' '이벤트 발행' 'AI 학습' '추천 결과'. Clean isometric editorial illustration, teal #00b894 and purple #6c5ce7 accents, 16:9"

To-Be — 통합 아키텍처 전체 구성

TA 산출 ② — 도메인 통합 + SSO 권한 매트릭스

🎨 이미지 프롬프트: "Editorial diagram on dark navy background showing domain consolidation and SSO — left side shows five small browser-window icons each with a different subdomain URL '학사.dwt.ac.kr' 'lms.dwt.ac.kr' 'lib.dwt.ac.kr' 'job.dwt.ac.kr' 'portal.dwt.ac.kr' with separate login prompts, all colored gray and faded; a large teal arrow labeled '도메인 통합 + SSO' points right to a single unified browser window with one URL 'www.dwt.ac.kr/' and five tab paths '/haksa' '/lms' '/library' '/career' '/portal'; below the unified browser sits a Keycloak IdP icon (purple, Red Hat Keycloak logo) issuing a single OIDC token labeled 'OIDC Token (JWT)' that branches out to all five tabs; a small role-permission matrix table is drawn on the right edge showing roles vs systems with R/W cells. Korean labels readable. Clean editorial integration diagram, 16:9, teal/purple accents"

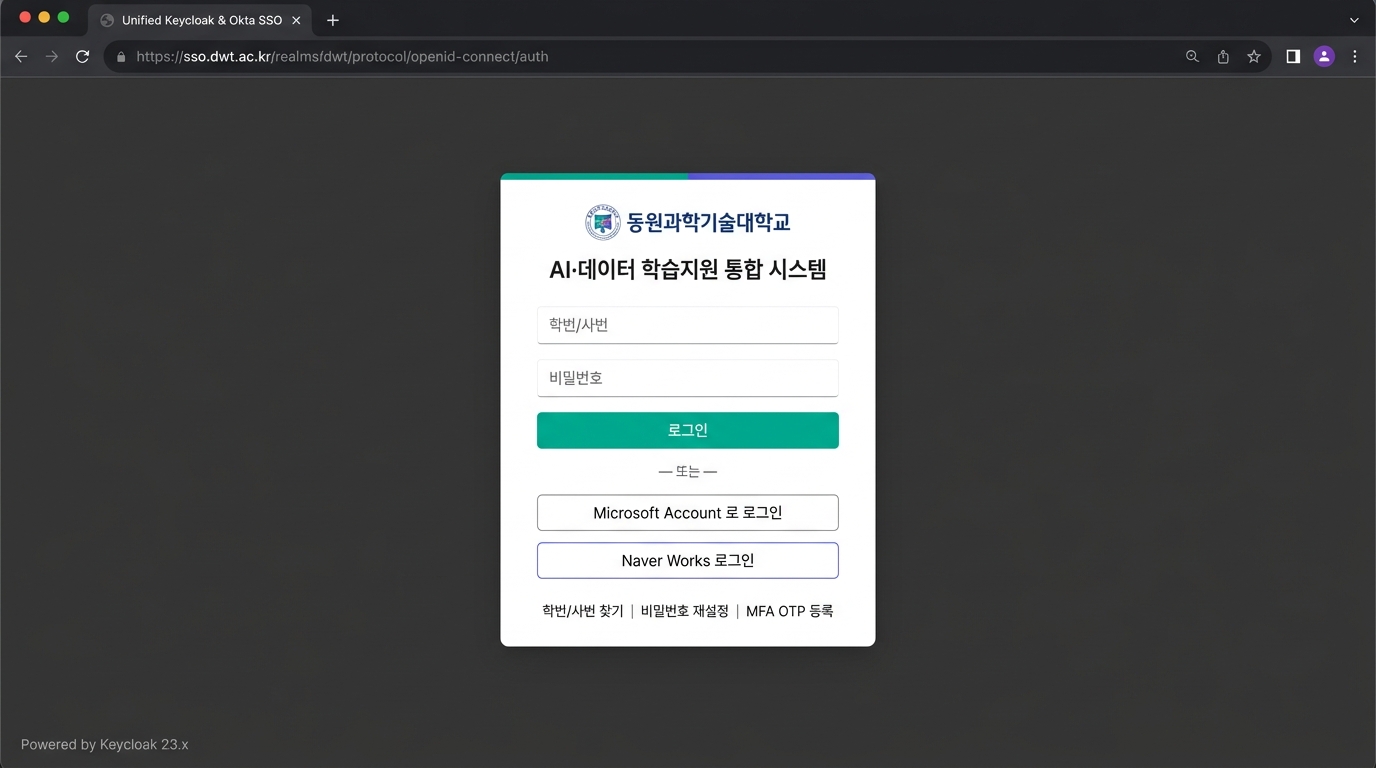

🎨 이미지 프롬프트: "Photorealistic Keycloak / Okta SSO login UI mockup — Chrome browser screenshot of a unified login page; URL bar 'https://sso.dwt.ac.kr/realms/dwt/protocol/openid-connect/auth'; centered card with 동원과학기술대학교 emblem and title 'AI·데이터 학습지원 통합 시스템'; below it form fields '학번/사번' '비밀번호' and a teal '로그인' button; under the button small text '— 또는 —' followed by two secondary buttons 'Microsoft Account 로 로그인' and 'Naver Works 로그인'; footer shows links '학번/사번 찾기 | 비밀번호 재설정 | MFA OTP 등록'; bottom-left corner shows 'Powered by Keycloak 23.x'. Clean modern login UI, Korean labels readable, photorealistic browser render, 16:9"

TA 산출 ② — 도메인 통합 + SSO 권한 매트릭스

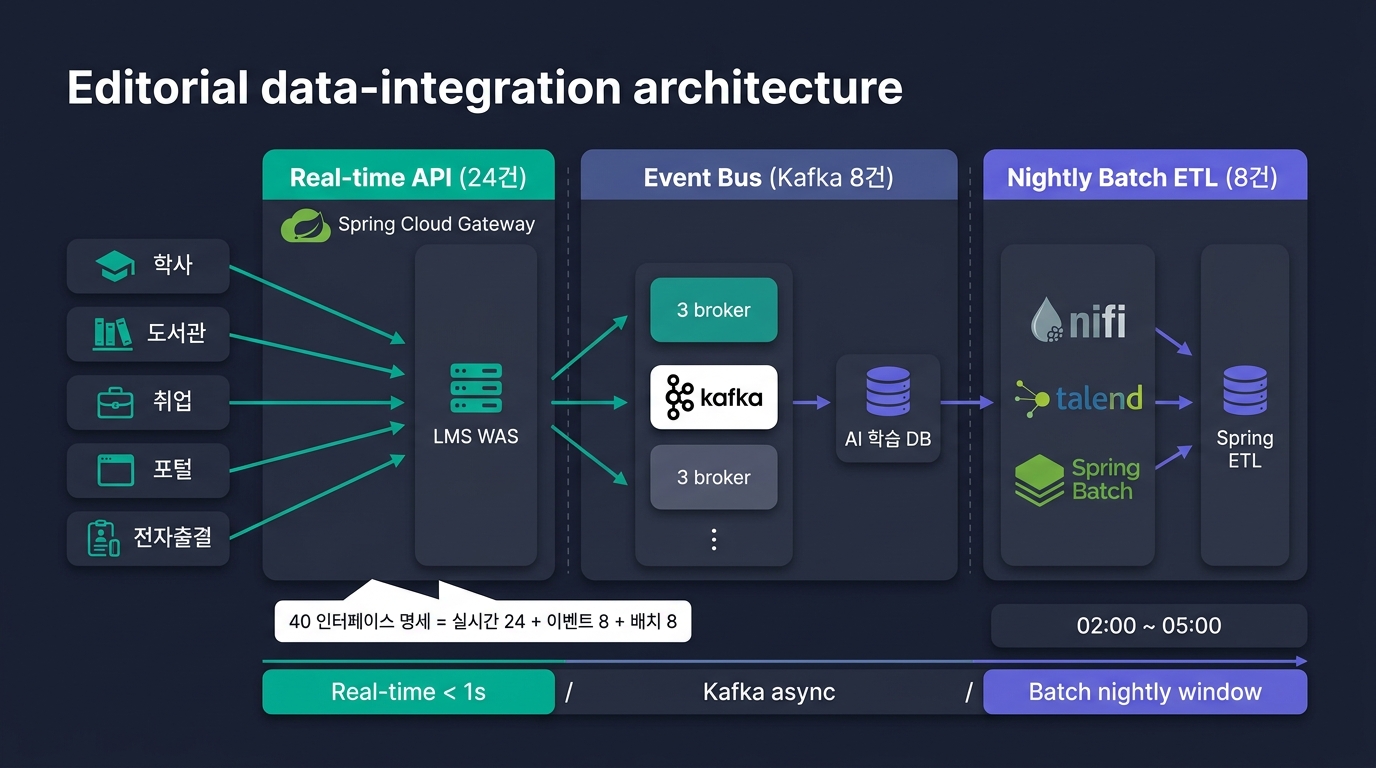

TA 산출 ③ — 데이터 통합 — API + Kafka + ETL

Kafka 도입은 RFP 빈틈을 메우는 TA의 부가가치 제안이다. AI 추천계가 5기간계 실시간 이벤트를 학습 데이터로 받으려면 이벤트 버스가 필수. 미도입 시 폴링 방식 → 부하 5배.

🎨 이미지 프롬프트: "Editorial data-integration architecture diagram on dark navy — center shows three vertical lanes representing three data-integration patterns: left lane 'Real-time API (24건)' with a Spring Cloud Gateway icon and arrows from 5 legacy-system icons (학사·도서관·취업·포털·전자출결) flowing to the LMS WAS; middle lane 'Event Bus (Kafka 8건)' showing a 3-broker Apache Kafka cluster (with Kafka logo) consuming events from 5 legacy systems and producing to an 'AI 학습 DB' consumer; right lane 'Nightly Batch ETL (8건)' showing Apache NiFi / Talend / Spring Batch icons performing scheduled 02:00~05:00 ETL flows; below, a timing strip annotates 'Real-time < 1s / Kafka async / Batch nightly window'; small Korean callouts annotate '40 인터페이스 명세 = 실시간 24 + 이벤트 8 + 배치 8'. Clean editorial integration illustration, 16:9, teal/purple accents"

TA 산출 ③ — 데이터 통합 — API + Kafka + ETL

TA 산출 ④ — AI 추천계 + 학습 데이터 파이프라인

5기간계 → Kafka (이벤트)
              ↓
       AI 학습 DB 적재
              ↓
       야간 모델 재학습 (Python)
              ↓
       모델 레지스트리 (Git LFS)
              ↓
       FastAPI 서빙 (A/B 테스트)
              ↓
       LMS 마이페이지 노출

추천계 추론은 CPU 충분, 학습은 야간 배치. GPU 불필요. ROI 핵심 = 추천 데이터 표준화 + Kafka 이벤트 파이프라인.

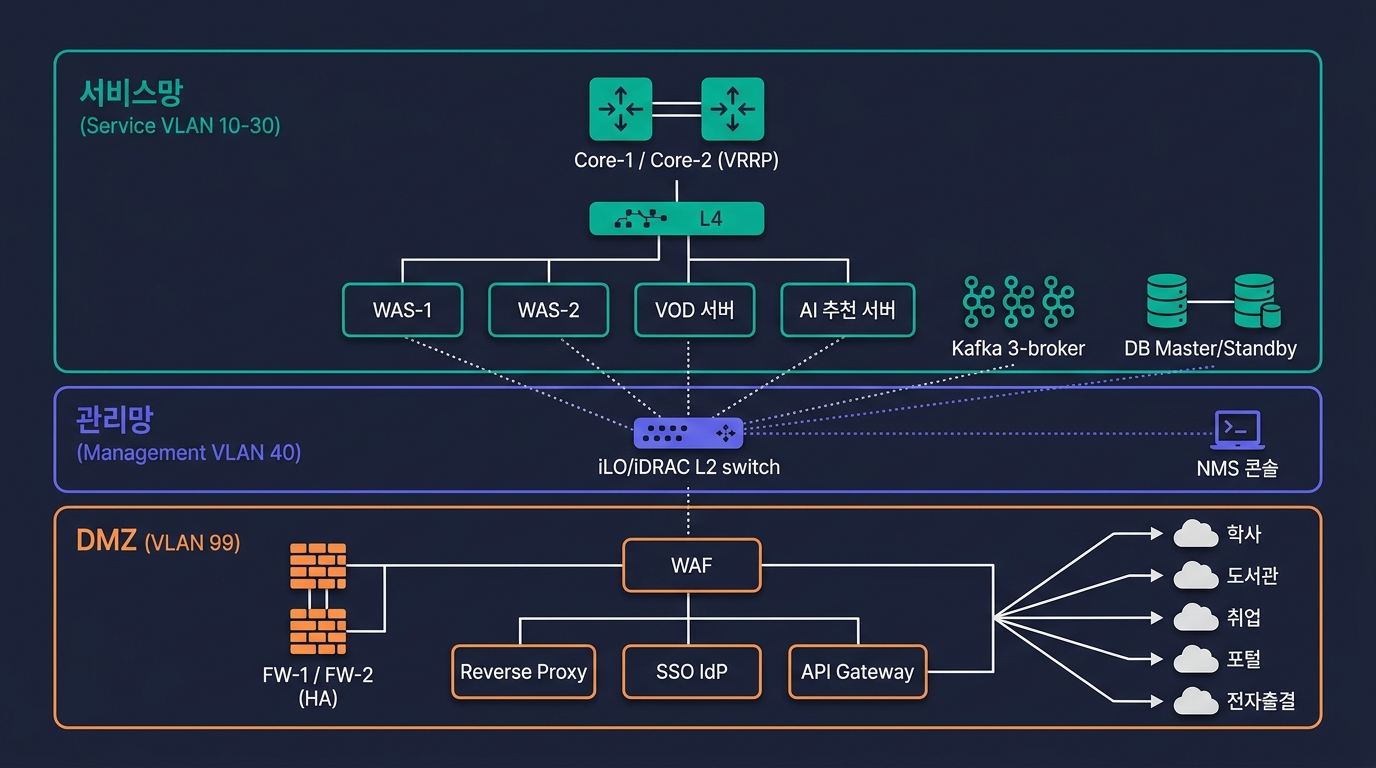

TA 산출 ⑤ — 센터 네트워크 토폴로지 (3망 분리)

🎨 이미지 프롬프트: "Editorial network topology diagram on dark navy background — three clearly separated horizontal lanes color-coded: top lane '서비스망 (Service VLAN 10-30)' in teal, middle lane '관리망 (Management VLAN 40)' in purple, bottom lane 'DMZ (VLAN 99)' in orange. The top lane shows a redundant L3 core pair labeled 'Core-1 / Core-2 (VRRP)' connected down to a load balancer 'L4', then to two WAS nodes 'WAS-1' 'WAS-2', a VOD server, an AI recommendation server, a Kafka 3-broker cluster, and a DB Master/Standby pair. The middle lane shows a separate management L2 switch with dotted lines to all server iLO/iDRAC ports and a small NMS console icon. The bottom DMZ lane shows redundant firewalls 'FW-1 / FW-2 (HA)' on the outside, then a WAF, then three boxes labeled 'Reverse Proxy' 'SSO IdP' 'API Gateway', with arrows on the right side leading to five legacy-system cloud icons '학사' '도서관' '취업' '포털' '전자출결'. All connections show redundant pairs. Clean editorial network diagram, 16:9, teal/purple/orange color coding"

TA 산출 ⑤ — 센터 네트워크 토폴로지 (3망 분리)

TA 산출 ⑥ — HA 이중화 패턴 (24h 무중단 충족)

🎯 무정지 배포 (Blue/Green 또는 Rolling)

• 신규 LMS WAS 배포 → Blue/Green 스위치 (DNS·L4 가중치)
• 데이터베이스 마이그레이션 → Backward Compatible Schema + 2단계 배포

목표 RTO 8h / 자동 절체 분 단위 / RPO 1h → NFR 99.9% + 24h 무중단 충족.

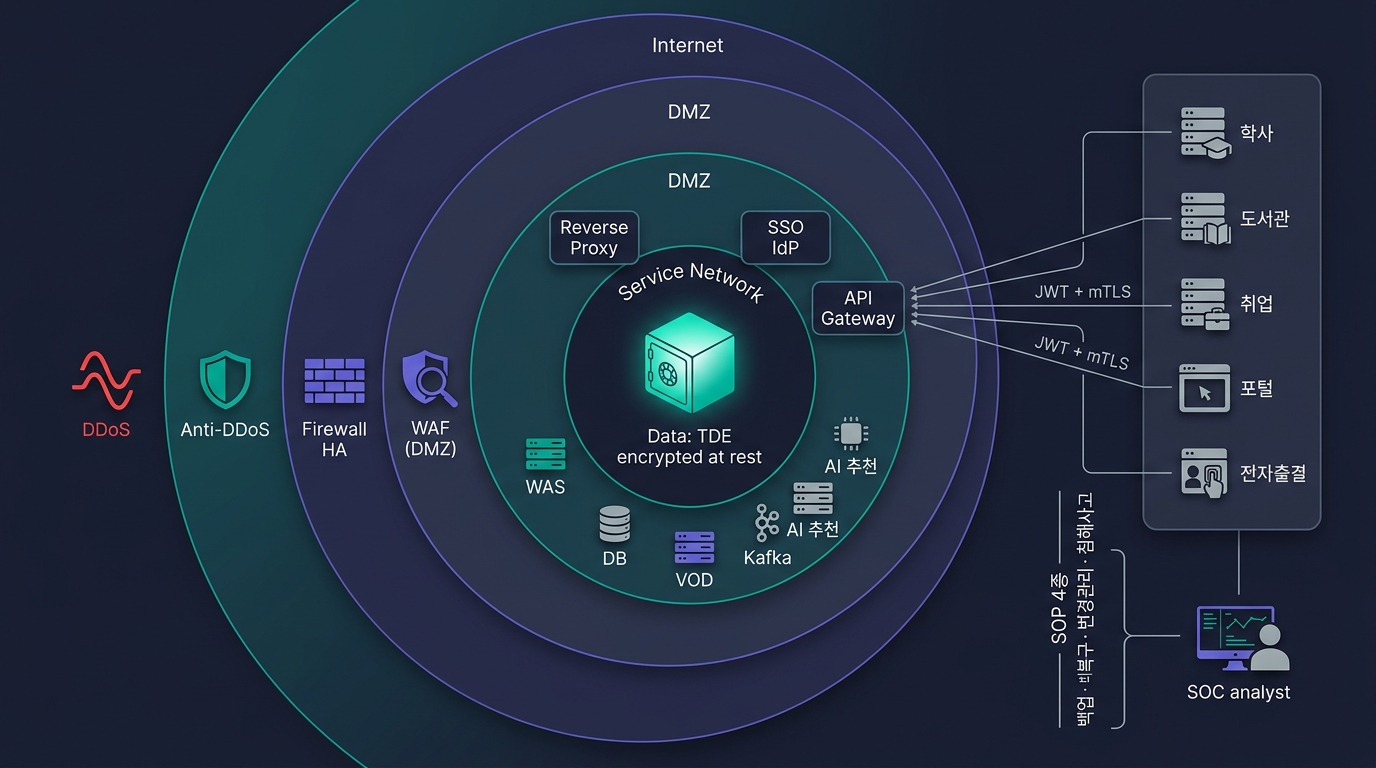

TA 산출 ⑦ — 5기간계 통합 보안 아키텍처

┌─ 외부 인터넷 ─────────────┐
│  Anti-DDoS               │
│  방화벽 (HA)              │
│  WAF (DMZ)               │
└──────┬───────────────────┘
       │
   ┌───▼──────────────┐  DMZ
   │  Reverse Proxy   │
   │  SSO IdP         │
   │  API Gateway     │
   └───┬──────────────┘
       │
   ┌───▼───────────────┐  서비스망
   │ WAS / DB / VOD     │
   │ Kafka / AI 추천    │
   └───┬───────────────┘
       │
   ┌───▼─────────────┐  데이터
   │ TDE 암호화       │
   │ DB 접근제어·감사  │
   │ SIEM 통합 로그   │
   └─────────────────┘

🎨 이미지 프롬프트: "Editorial security architecture diagram with concentric defense layers on dark navy background — at the outermost ring 'Internet' with a red wave icon labeled 'DDoS', inner layer 'Anti-DDoS' as a teal shield, then 'Firewall HA' as a purple wall, then 'WAF (DMZ)' as a magnifying-glass shield, then a DMZ band showing three boxes 'Reverse Proxy' 'SSO IdP' 'API Gateway', then 'Service Network' showing WAS, DB, VOD, Kafka, AI 추천 servers as small icons, finally at the center a glowing teal vault labeled 'Data: TDE encrypted at rest'. On the right side, a smaller separate panel shows five legacy system icons labeled '학사' '도서관' '취업' '포털' '전자출결' each connected to the API Gateway by lines labeled 'JWT + mTLS'. Below, a vertical lane shows 'SOP 4종 — 백업 · 비상복구 · 변경관리 · 침해사고' connected to a SOC analyst console. Korean labels readable. Clean editorial cyber-security illustration, 16:9, teal and purple, red for threats"

TA 산출 ⑦ — 5기간계 통합 보안 아키텍처

TA 산출 ⑧ — 백업·DR 설계 (RTO 8h)

DB         200 GB × 30일 = 6 TB
VOD        12 TB (증분 0.5 TB/월)
로그        50 GB × 90일 = 4.5 TB
AI 학습 DB  200 GB × 7일 = 1.4 TB
보존 계수    × 1.2
            ≈ 28.8 TB → NAS 32TB 권고

24h 무중단 vs 백업 윈도우 충돌은 온라인 증분 + WAL/Redo Log 백업으로 해결한다. 야간 풀백업 부하는 Standby에서 수행한다.

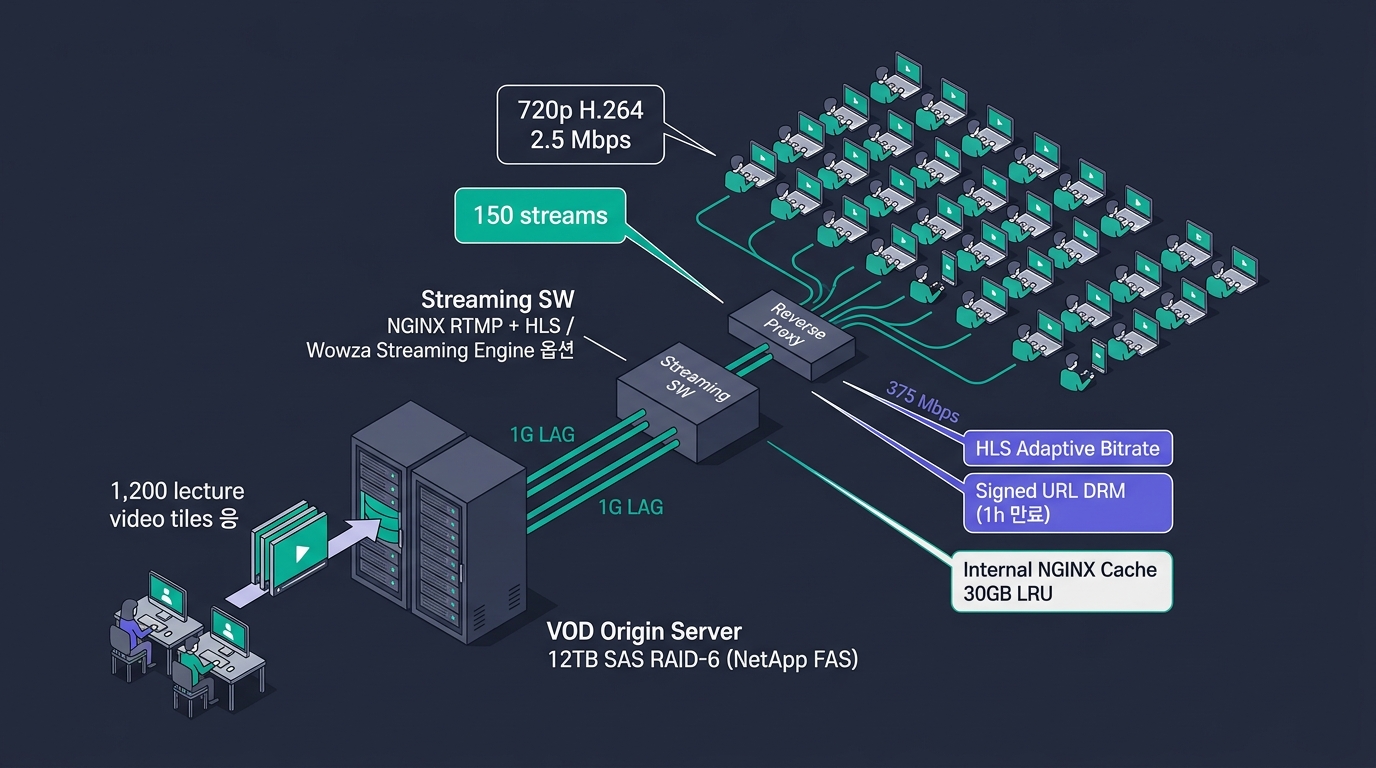

TA 산출 ⑨ — VOD · 스트리밍 인프라

🎨 이미지 프롬프트: "Editorial isometric rendering on dark navy background showing a university VOD streaming architecture — center shows a VOD Server rack with 12TB storage labeled 'VOD Origin Server 12TB SAS RAID-6 (NetApp FAS)', connected via teal 1G LAG cables upward to a Streaming SW box labeled 'NGINX RTMP + HLS / Wowza Streaming Engine 옵션', then to a Reverse Proxy that fans out to 150 small student silhouette icons watching lecture videos on laptops and phones in a grid; floating callout boxes annotate '720p H.264 2.5 Mbps' '150 streams' '375 Mbps' 'HLS Adaptive Bitrate' 'Signed URL DRM (1h 만료)' 'Internal NGINX Cache 30GB LRU'. On the left, a small icon shows 1,200 lecture video tiles being uploaded into the storage from professor desktops. Korean labels readable. Clean editorial illustration, 16:9, teal and purple accents"

TA 산출 ⑨ — VOD · 스트리밍 인프라

TA 산출 ⑩ — 5기간계 → 통합 마이그레이션 (점진 절체)

Big-Bang 절체는 금지한다. 60일 사업에서 마지막 날 5기간계 동시 절체는 사고 100% 발생. 단계별 검증 게이트 통과 시에만 다음 단계로 진행한다.

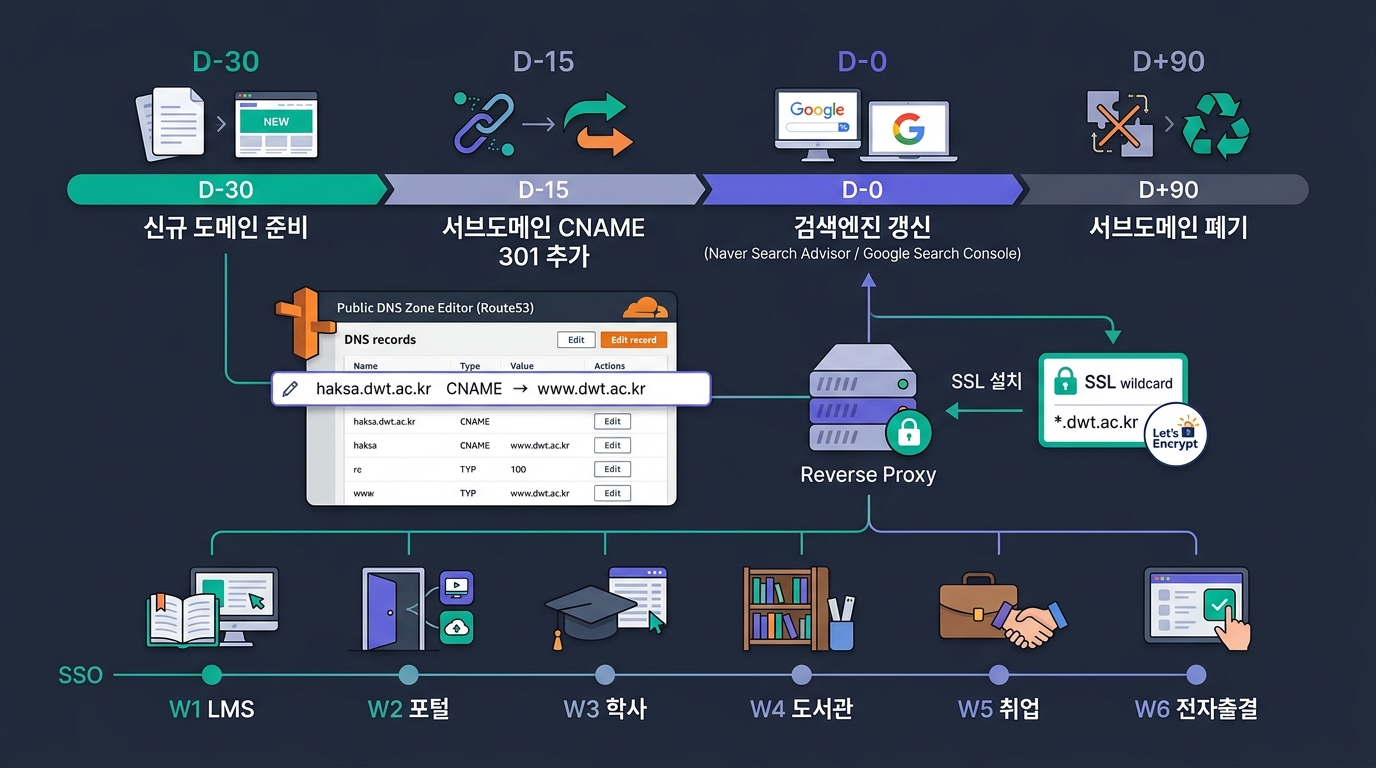

TA 산출 ⑪ — 도메인 통합 — DNS · SSL · SSO 절체

🎨 이미지 프롬프트: "Editorial DNS / domain consolidation timeline diagram on dark navy — horizontal timeline showing 4 phases 'D-30 신규 도메인 준비' 'D-15 서브도메인 CNAME 301 추가' 'D-0 검색엔진 갱신 (Naver Search Advisor / Google Search Console)' 'D+90 서브도메인 폐기'; below the timeline a network diagram shows a public DNS zone editor (similar to Route53/Cloudflare UI) with records being edited 'haksa.dwt.ac.kr CNAME → www.dwt.ac.kr', SSL wildcard certificate '*.dwt.ac.kr' being installed at the Reverse Proxy with Let's Encrypt logo, and SSO single sign-on phases timeline 'W1 LMS → W2 포털 → W3 학사 → W4 도서관 → W5 취업 → W6 전자출결'. Korean labels readable. Clean editorial integration timeline, 16:9, teal/purple/orange accents"

TA 산출 ⑪ — 도메인 통합 — DNS · SSL · SSO 절체

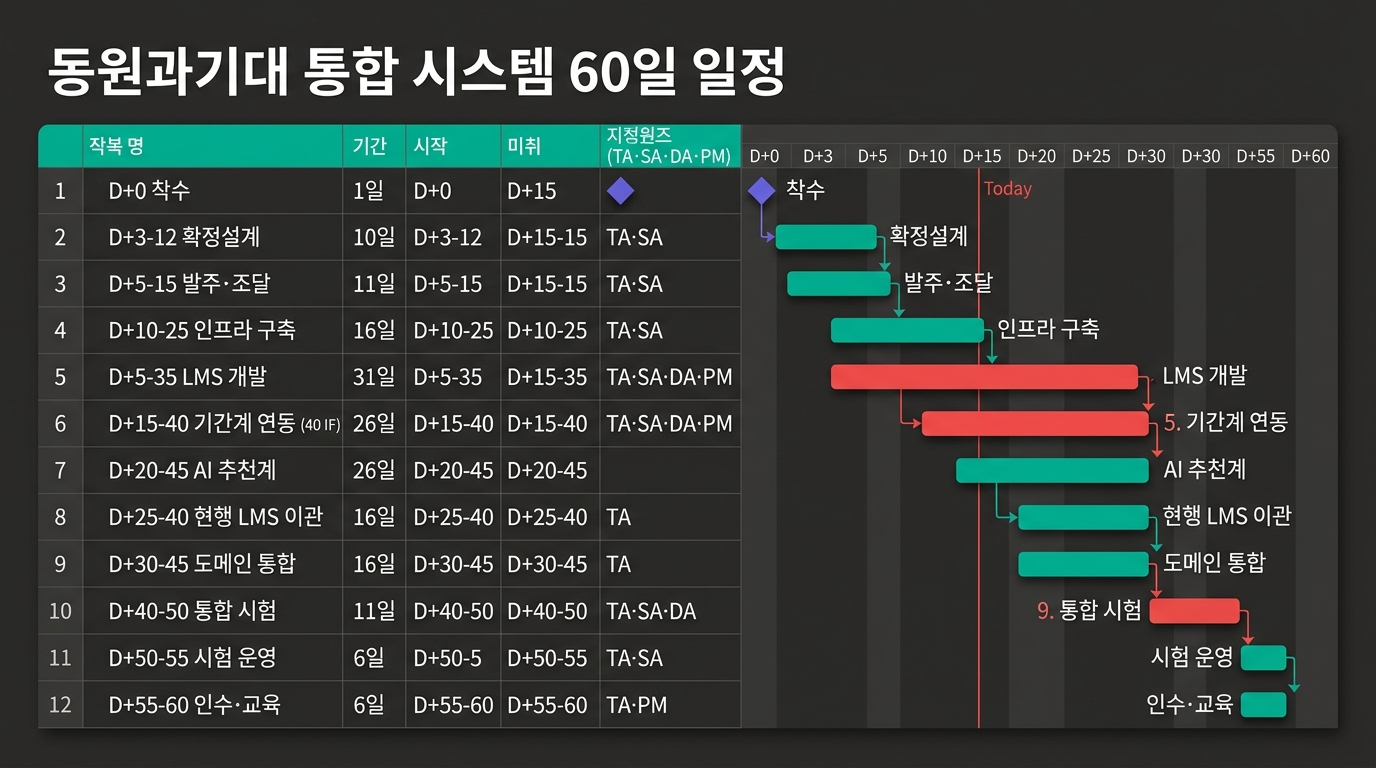

TA 산출 ⑫ — 60일 이행 일정 + 임계 경로

임계 경로 = LMS 개발 → 기간계 연동 → 통합 시험. AI 추천계는 부가 트랙으로 병렬 진행. 현행 LMS 이관은 D+40 이전 완료 필수 (통합 시험에 데이터 필요).

🎨 이미지 프롬프트: "Photorealistic Microsoft Project 2021 Gantt chart screenshot — 60-day schedule for integration project; title '동원과기대 통합 시스템 60일 일정'; left task list in Korean shows 'D+0 착수 / D+3-12 확정설계 / D+5-15 발주·조달 / D+10-25 인프라 구축 / D+5-35 LMS 개발 / D+15-40 기간계 연동 (40 IF) / D+20-45 AI 추천계 / D+25-40 현행 LMS 이관 / D+30-45 도메인 통합 / D+40-50 통합 시험 / D+50-55 시험 운영 / D+55-60 인수·교육'; bars colored — critical path '4. LMS 개발' '5. 기간계 연동' '9. 통합 시험' in red, normal teal, milestones purple diamonds; finish-to-start dependency arrows; vertical red 'Today' line at D+15; resource columns 'TA·SA·DA·PM'; bottom legend. Clean MS Project 2021 export look, sharp Noto Sans KR typography, 16:9"

TA 산출 ⑫ — 60일 이행 일정 + 임계 경로

TA 산출 ⑬ — 위험 등록부 (통합형 특화)

위험 등록부는 착수 단계 산출물이자 주간 보고의 정례 안건이다. 통합형은 R1·R2·R4·R5가 사업의 운명을 좌우하는 Top 위험.

TA 산출 ⑭ — SLA + 24h 무중단 운영 체계

24h 무중단 SLA vs ₩1.5억 예산은 본질적 긴장 관계다. TA는 비상주 호출형 + 자동화로 균형을 잡는다.

TA 산출 ⑮ — 최종 산출물 패키지 (인수 시 제출)

🧪 시험·인증 산출물

산출물 패키지는 인수 시 일괄 제출하고, 12개월 하자보수 종료 시 갱신본을 제출한다. 통합형은 인터페이스 명세 40건의 품질이 차기 운영 계약의 핵심 자산이다.

Case Study #5 — 본 케이스의 실전 학습 포인트

PART 8

📊 결과 보고서 — 제안서 형태 (TA 정답 산출물)

3 슬라이드 · 약 15분 — Executive Summary · 제안 통합 아키텍처 · TCO + 결론

본 PART는 본 케이스에 대한 TA 정답 제안서 압축본. 5기간계 통합·SSO·AI 추천·VOD CDN의 핵심 의사결정을 한 패키지로.

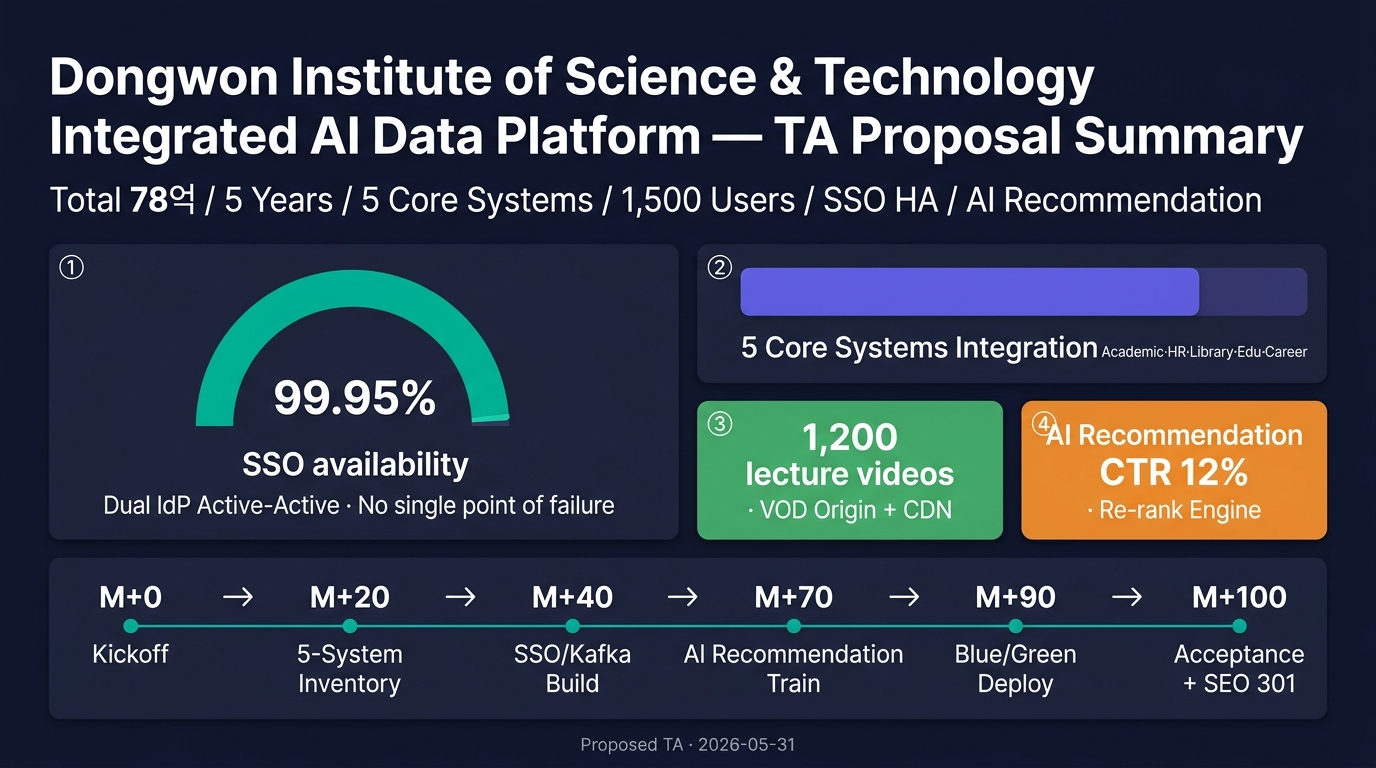

결과 보고서 ① — Executive Summary

🎨 이미지 프롬프트: "Editorial executive summary dashboard mockup on dark navy background — top banner 'Dongwon Institute of Science & Technology Integrated AI Data Platform — TA Proposal Summary' in large white English, subtitle 'Total 78억 / 5 Years / 5 Core Systems / 1,500 Users / SSO HA / AI Recommendation'; 4 KPI tiles in 2×2 grid: ① teal gauge showing '99.95%' SSO availability with 'Dual IdP Active-Active · No single point of failure' caption, ② purple bar showing '5 Core Systems Integration · Academic·HR·Library·Edu·Career', ③ green tile '1,200 lecture videos · VOD Origin + CDN', ④ orange tile 'AI Recommendation CTR 12% · Re-rank Engine'; horizontal timeline 'M+0 Kickoff → M+20 5-System Inventory → M+40 SSO/Kafka Build → M+70 AI Recommendation Train → M+90 Blue/Green Deploy → M+100 Acceptance + SEO 301'; small footer 'Proposed TA · 2026-05-31', teal #00b894 and purple #6c5ce7 accents, executive editorial style, 16:9 — CRITICAL: All visible text MUST be in English only."

결과 보고서 ① — Executive Summary

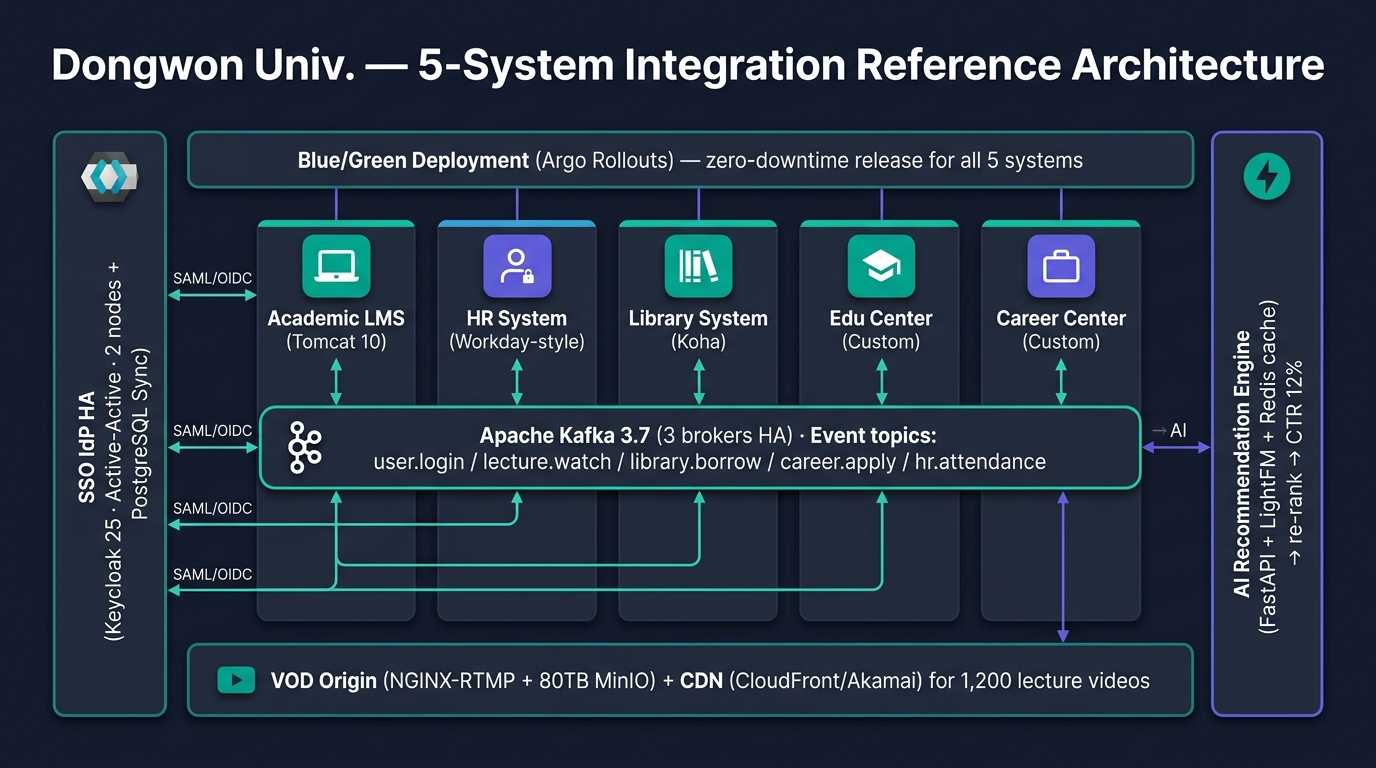

결과 보고서 ② — 제안 통합 아키텍처 (5기간계 + SSO + Kafka + AI)

🎨 이미지 프롬프트: "Editorial integration architecture diagram on dark navy background — title 'Dongwon Univ. — 5-System Integration Reference Architecture' in white English at top, central horizontal Kafka event bus labeled 'Apache Kafka 3.7 (3 brokers HA) · Event topics: user.login / lecture.watch / library.borrow / career.apply / hr.attendance'; 5 core systems plugged into the bus from above each shown as a vertical pillar with icon and name: 'Academic LMS (Tomcat 10)', 'HR System (Workday-style)', 'Library System (Koha)', 'Edu Center (Custom)', 'Career Center (Custom)'; left side vertical column 'SSO IdP HA (Keycloak 25 · Active-Active · 2 nodes + PostgreSQL Sync)' with SAML/OIDC arrows to all 5 systems; right side vertical column 'AI Recommendation Engine (FastAPI + LightFM + Redis cache) → re-rank → CTR 12%'; bottom horizontal lane 'VOD Origin (NGINX-RTMP + 80TB MinIO) + CDN (CloudFront/Akamai) for 1,200 lecture videos'; top horizontal lane 'Blue/Green Deployment (Argo Rollouts) — zero-downtime release for all 5 systems'; arrows show user flow 'User → SSO → 5 Systems → Kafka events → AI → recommendations'; teal #00b894 and purple #6c5ce7 accents, technical integration architecture diagram, 16:9 — CRITICAL: All visible text MUST be in English only."

결과 보고서 ② — 제안 통합 아키텍처 (5기간계 + SSO + Kafka + AI)

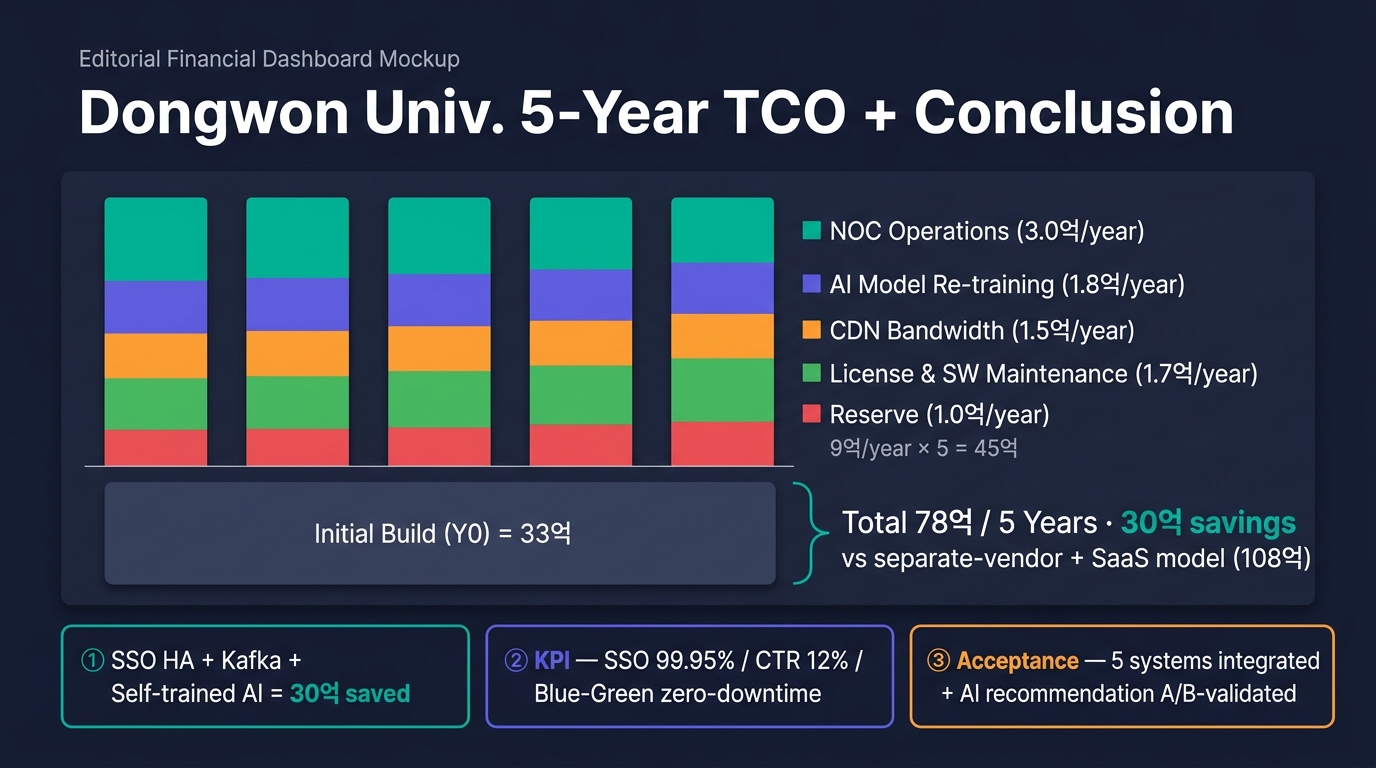

결과 보고서 ③ — 5년 TCO + 결론

🎨 이미지 프롬프트: "Editorial financial dashboard mockup on dark navy background — title 'Dongwon Univ. 5-Year TCO + Conclusion' in white English, large stacked bar chart showing 5 years with five color bands per year — teal 'NOC Operations (3.0억/year)', purple 'AI Model Re-training (1.8억/year)', orange 'CDN Bandwidth (1.5억/year)', green 'License & SW Maintenance (1.7억/year)', red 'Reserve (1.0억/year)' = 9억/year × 5 = 45억; ADD bottom block 'Initial Build (Y0) = 33억'; right callout 'Total 78억 / 5 Years · 30억 savings vs separate-vendor + SaaS model (108억)'; three boxed conclusions: ① teal 'SSO HA + Kafka + Self-trained AI = 30억 saved', ② purple 'KPI — SSO 99.95% / CTR 12% / Blue-Green zero-downtime', ③ orange 'Acceptance — 5 systems integrated + AI recommendation A/B-validated'; teal #00b894 and purple #6c5ce7 accents, financial editorial style, 16:9 — CRITICAL: All visible text MUST be in English only."

결과 보고서 ③ — 5년 TCO + 결론
