📋 세션 정보

• 슬롯: Day 3 · 09:00 ~ 10:00 (60분)
• 카테고리: 분석 방법론 — 구조도·SPOF
• 연계 워크시트: D3-0 「구조도 읽기·SPOF 식별」
• 선행 학습: Day 1·2 전반 (인프라·NW·스토리지·보안·HA)
• 후속 학습: Day 3 워크숍·RFP·5 케이스 — SPOF 분석을 직접 적용

🎯 핵심 메시지

「TA는 구성도에서 SPOF를 찾아내고, 위험도로 우선순위화하고, 한 페이지 권고안으로 의사결정자에게 전달한다」

🧭 학습 목표 (LO)

1. 구성도 5종 구분 — 논리·물리·NW·보안·DR
2. 트래픽 흐름 추적 — 단계별 경로·프로토콜·SLA 분해
3. SPOF 식별 — 체크리스트 23항 활용
4. 위험도 매트릭스 — 영향도·확률 기반 4단계
5. 이중화 패턴 선택 — 비용·복잡도 비교
6. 권고안 작성 — TTA 감리 표준 1쪽 양식

🗺️ Part A~C (전반부 · 30분)

• A. 구성도 5종 구분 — 논리·물리·NW·보안·DR
• B. 구성도 읽기 — 트래픽 흐름 추적법
• C. SPOF 식별 절차 — 23항 체크리스트

🗺️ Part D~F (후반부 · 30분)

• D. 위험도 매트릭스 — 영향도×확률 4단계
• E. SPOF 대응 패턴 — Active-Active·Standby·Cluster
• F. TTA 감리 양식 + 워크시트 D1-6 연계

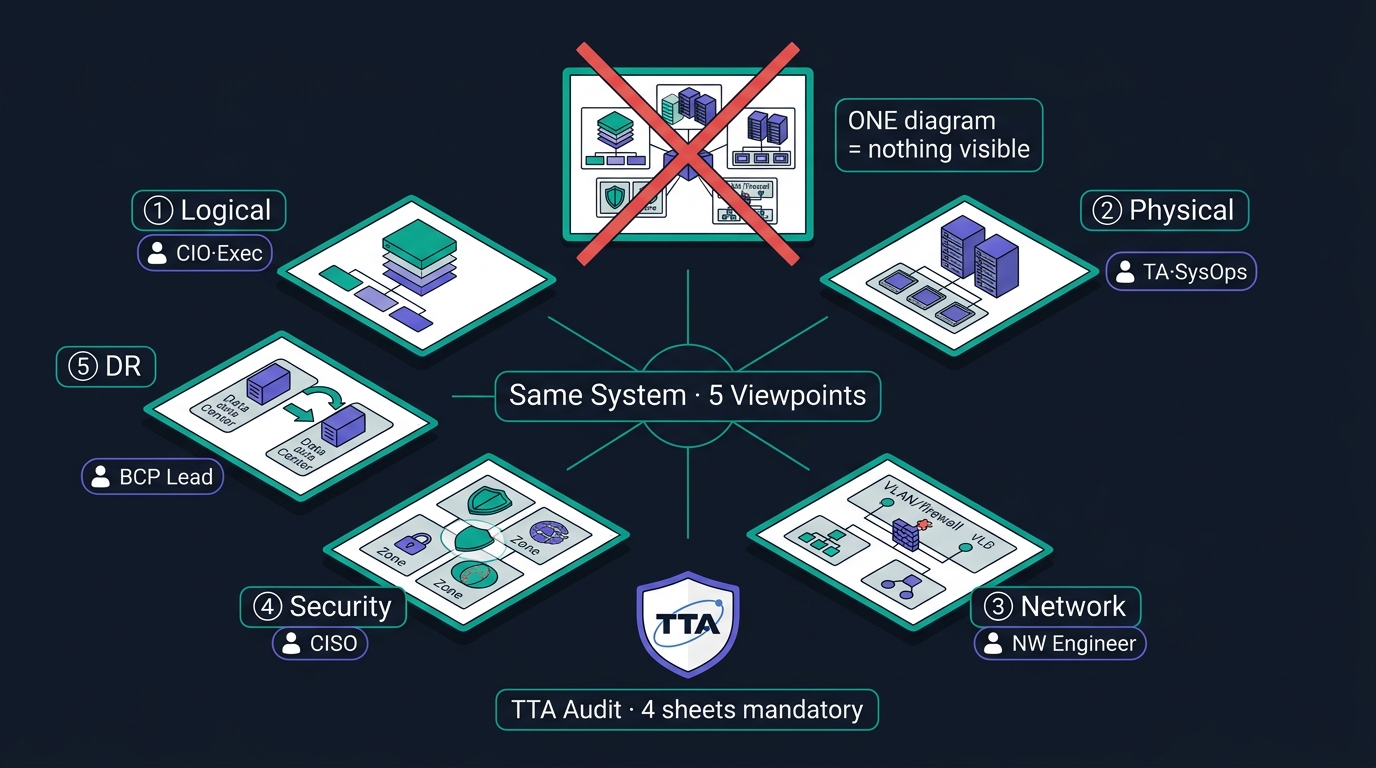

🎯 TA가 다루는 5가지 관점

• ① 논리 구성도 (Logical) — 기능 흐름·계층
• ② 물리 구성도 (Physical) — 실제 장비·랙·전원
• ③ NW 구성도 (Network) — VLAN·라우팅·방화벽
• ④ 보안 구성도 (Security) — 망분리·통제·인증
• ⑤ DR 구성도 (Disaster Recovery) — 백업·복제·사이트

📌 누가 어느 것을 보는가?

• CIO·임원 → ① 논리
• TA·시스템 운영자 → ②③ 물리·NW
• CISO·보안 → ④ 보안
• BCP 담당 → ⑤ DR

🇰🇷 국내 표준 (TTA 감리 가이드)

TTA 감리 점검 항목 중 「설계 산출물」 분류: - 📄 시스템 구성도 (논리·물리 필수) - 📄 네트워크 구성도 (필수) - 📄 보안 구성도 (필수) - 📄 DR 구성도 (가용성 요구 시 필수)

⚠️ 「하나의 그림으로 다 표현」 실패

• 한 그림에 5가지 다 넣으면 → 아무것도 안 보임
• 5장으로 분리해야 각자 점검 가능

📐 ① 논리 구성도 (Logical)

무엇을 보여주나 - 기능 블록 (Web·WAS·DB·Cache) - 데이터 흐름 (화살표) - 인터페이스·프로토콜 - 외부 시스템 연계

누가 그리나: TA · 아키텍트 도구: draw.io · Visio · PowerPoint TTA 양식: 박스 + 화살표 · A4 가로

핵심 — 「장비 모델·랙 위치는 안 그린다」

🏗️ ② 물리 구성도 (Physical)

무엇을 보여주나 - 실제 장비 모델·시리얼 - 랙 위치 (Rack-U) - 전원 (A·B선) - 케이블링 (FC·Ethernet 종류) - 면적·하중

누가 그리나: 시스템 운영자 · 설치업체 도구: AutoCAD · Visio Rack Shape TTA 양식: 랙 도면 + BoM 표

핵심 — 「실제 손으로 만질 수 있는 모든 것」

📡 무엇을 보여주나

• L2 — 스위치·VLAN·STP
• L3 — 라우터·서브넷·라우팅
• L4 — 방화벽·LB
• L7 — WAF·Anti-DDoS
• IP 주소·VLAN ID
• 케이블 종류·속도
• 외부 회선 (KT·SKB·LGU+)

💡 표기 표준

• VLAN: 색깔 구분 (DMZ=빨강·업무망=초록)
• IP: CIDR (10.0.0.0/24)
• 회선: 굵기 표현 (10G·40G·100G)

🛠️ 국내 표준 도구

• NetSpot · NetDiscover (한국 SI)
• SolarWinds Network Topology Mapper
• draw.io + Cisco/F5 Stencil
• Cisco Network Assistant
• 국가공공기관: 자체 양식 (한컴 한셀)

📋 필수 표기 항목

• 모든 장비 호스트명·IP·VLAN
• 회선 ISP·속도·계약 번호
• 방화벽 룰 요약 (상세는 별도 문서)
• 인터넷 게이트웨이·DMZ·내부망 경계

🇰🇷 TTA 점검 항목 (5개)

1. 망분리 구조 명확성
2. 이중화 표기 (실선·점선)
3. 회선 사양 명시
4. 보안 장비 위치
5. 외부 인터페이스

🔐 무엇을 보여주나

• 망분리 구조: DMZ · 업무망 · 관리망 · 게스트
• 보안 장비 위치: NGFW · WAF · IPS · Anti-DDoS · SAC
• 인증 시스템: AD · LDAP · OAuth · SSO
• 암호화 경계: TLS·VPN·IPSec 시작·종료
• 로그 수집 위치: SIEM·ESM
• 백업·DR 경로

🇰🇷 국내 표준 표기

• KISA 망분리 가이드 권장 도식
• ISMS-P 인증 심사용 별도 양식
• 국정원 보안적합성 검토용 양식 (공공)
• 금융보안원 점검표 (금융)

📋 필수 통제 표기

• ☐ DMZ 경계 (외부 ↔ DMZ)
• ☐ 업무망 경계 (DMZ ↔ 내부)
• ☐ 관리망 분리
• ☐ 인증 통제점 (모든 진입로)
• ☐ 로그 수집 통제점
• ☐ 백업 망분리

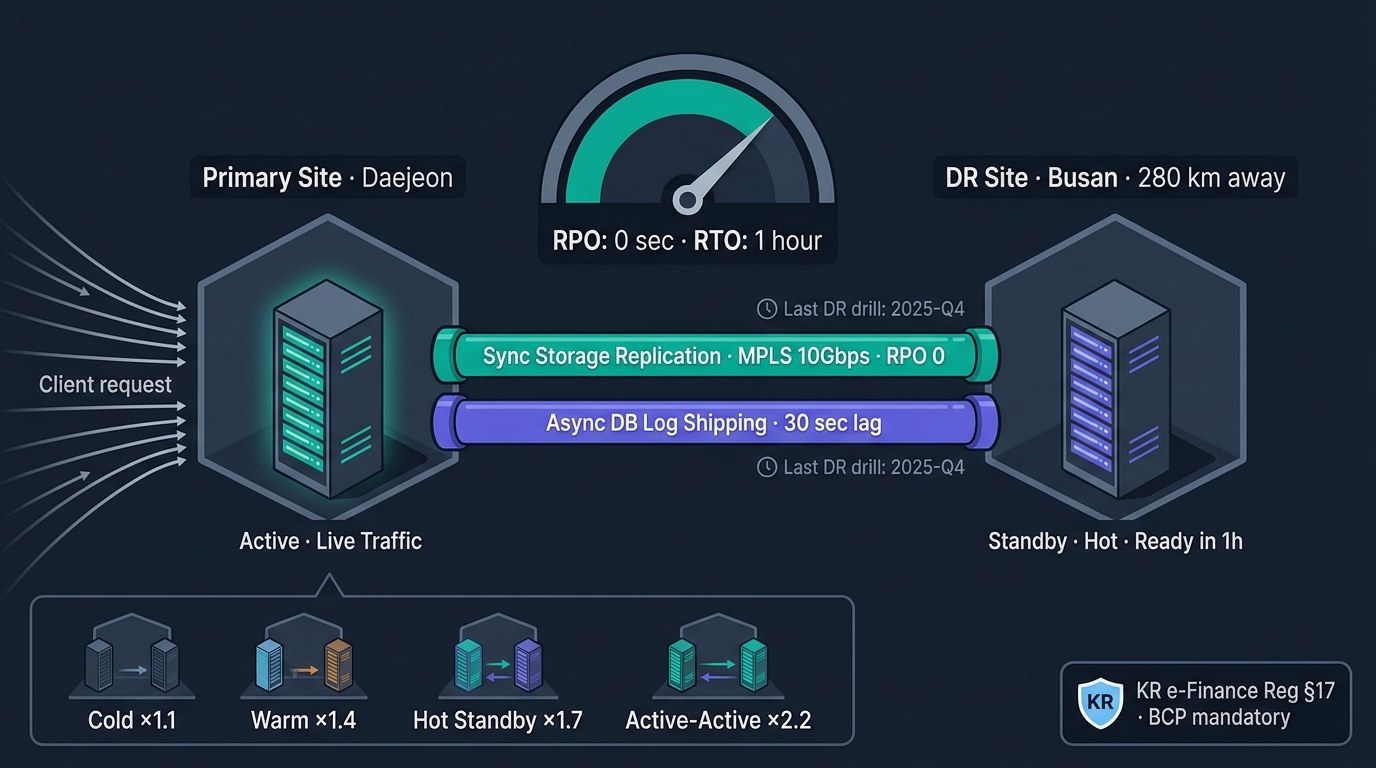

🆘 무엇을 보여주나

• Primary Site (운영)
• DR Site (대기 · 별도 건물·지역)
• 복제 경로 (Sync·Async)
• 백업 매체 (Disk·Tape·Object)
• RPO·RTO 표기
• Failover 절차 (자동·수동)

📦 국내 표준 패턴

• Active-Standby (가장 흔함)
• Active-Active (대형·금융)
• Hot Standby (1시간 내 절체)
• Warm Standby (1일 내)
• Cold Standby (백업만 보관)

🇰🇷 국내 표준 요구

• 전자금융감독규정 제17조 — 백업·DR 시설 의무
• 행정기관 정보시스템 BCP 지침
• 개인정보보호법 시행령 §30 — 백업 암호화
• TTA 감리 — RPO·RTO 산정 근거

📊 핵심 표기 항목

• 두 사이트 간 거리 (km)
• 회선 사양 (전용회선·MPLS)
• 복제 방식 (Storage·DB·App)
• RPO·RTO 목표 + 측정값
• 마지막 DR 시험 일자

💰 비용 차이

• Active-Standby: 1× → 1.7×
• Active-Active: 1× → 2.2×
• 별도 사이트: 추가 5~20억

1️⃣ 외부에서 시작 — 입력점 찾기

• 인터넷·외부 시스템·내부 사용자가 어디로 들어오나
• 회선·IP·도메인 확인
• 체크: 입력점이 다중인가? (Web + API + Mobile)

2️⃣ 보안 경계 통과

• DMZ·방화벽·WAF 순서
• 체크: 보안 장비 단계별 누락 없나? Anti-DDoS·WAF·NGFW·IPS·SAC

3️⃣ 부하 분산 (LB)

• L4/L7 LB 위치·이중화
• 체크: SSL Termination 위치는?

4️⃣ 응용 계층 (Web·WAS·API GW)

• 각 계층 인스턴스 수
• 체크: 인스턴스 1대인 곳 (SPOF!)

5️⃣ 데이터 계층 (Cache·DB·Storage)

• DB 이중화·Storage RAID
• 체크: DB Primary 1대? Storage 단일?

🎓 5단계 점검 후 「3가지」 정리

1. SPOF 목록 (단일 구성 컴포넌트)
2. 이중화 패턴 각 계층 어떤 패턴
3. 보안 통제점 누락 여부

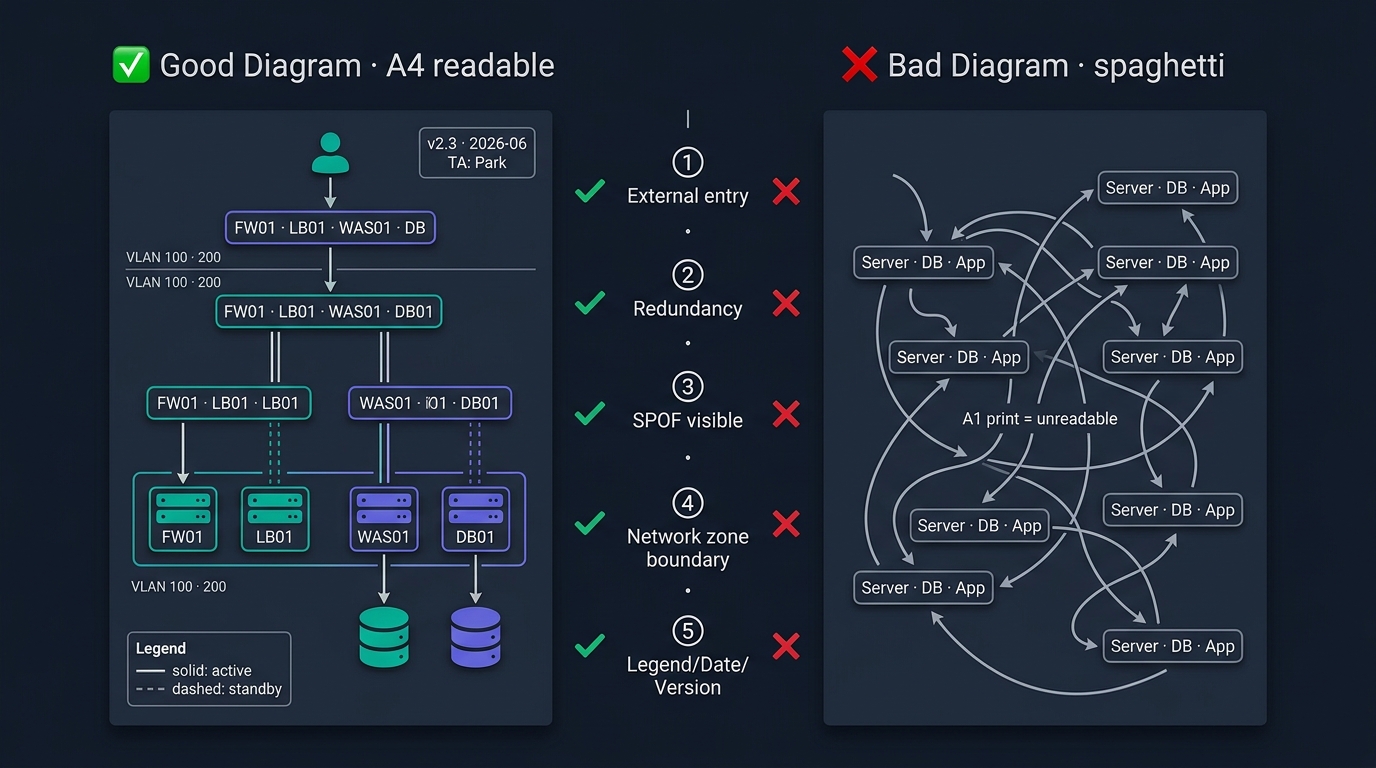

✅ 좋은 구성도

• 계층이 명확 — 위에서 아래로 외부→내부
• 이중화 표현 — 실선·점선·박스 분리
• 장비명·IP·VLAN 명시
• 범례·기호 정의 좌하단
• A4 한 장에 들어감 (또는 A3)
• 버전·날짜·작성자 우상단

❌ 나쁜 구성도

• 화살표가 거미줄 — 어디서 어디로 가는지 모름
• 이중화가 안 보임 — 한 박스에 모두 표현
• 장비명 부재 — 「Server」·「DB」만 적힘
• 외부 인터페이스 누락
• A1 크기 인쇄 시 글자 안 보임
• 버전 없음 — 5년 전 그림인지 알 수 없음

📌 점검 5문

1. 외부 입력점이 어디인가?
2. 이중화 패턴이 명확한가?
3. SPOF가 보이는가?
4. 망분리 경계가 명확한가?
5. 범례·날짜·버전 있는가?

🏗️ 일반적 관행

• A3 PDF 출력이 표준 (회의용)
• 한컴 한셀 또는 PowerPoint
• 벤더 로고 그대로 사용 (Cisco·F5·Oracle·NetApp)
• 계층별 색깔 — DMZ 빨강·업무 초록·관리 노랑
• 「⭐」·「★」 표기로 SPOF·중요 강조
• 한글 위주 — 영문은 제품명만

📁 발주처별 차이

• 공공기관: TTA 양식 또는 자체 양식
• 대기업: 자체 표준 양식 (삼성·LG·SK 등)
• 금융: 금융보안원 양식
• 대학: 자유 (도구·양식 일관성 약함)

🎓 TA가 알아야 할 「현장 코드」

• 「원장 그림」 — 가장 최신·공식 구성도
• 「현행화 그림」 — 실제와 일치하는 갱신본
• 「제안 그림」 — RFP 응답서 첨부
• 「최종본」 — 감리·승인 후 확정본

💡 「그림과 실제가 다를 때」

• 가장 흔함 (현행화 미흡)
• TA는 실측 + 갱신 책임
• 변경관리(CMDB) 활용
• 분기 1회 점검 권장

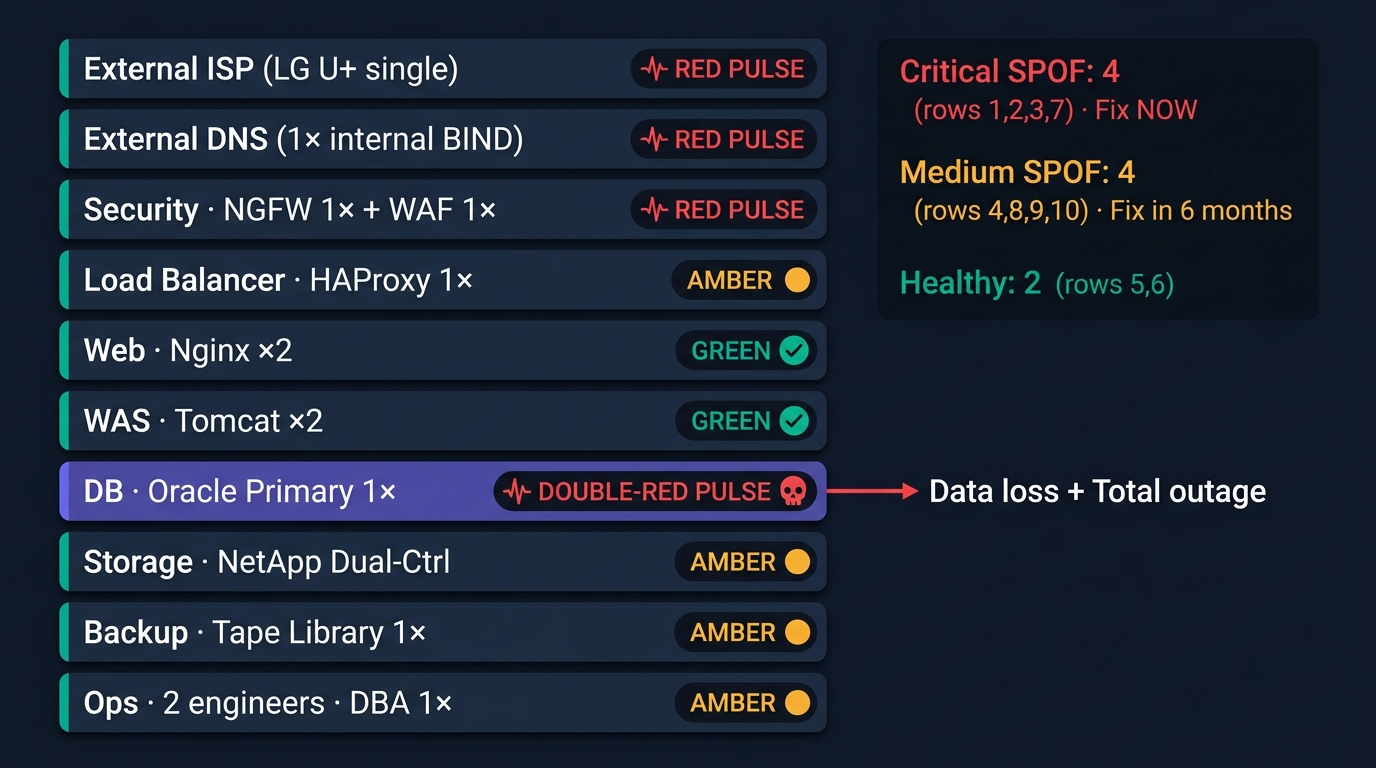

📊 예시 구성도 (텍스트)

[Internet]
    │
[방화벽 단일]
    │
[L4 LB 단일]
    │
[Web ×2] → [WAS ×2]
              │
        [DB Primary]
              │
        [Tape 백업 단일]

🔎 발견 SPOF 5건

1. 방화벽 단일 → 외부 진입 차단 위험
2. L4 LB 단일 → 분산 실패
3. DB Primary 단일 → 데이터 손실
4. Tape 백업 단일 → 복구 실패
5. 인터넷 회선 1개? → DR 회선 X

💡 식별 흐름

• 위 그림에 SPOF 지점은 빨강 ⚡ 로 표시
• 위험도 매트릭스 적용 (다음 Part D)
• 권고안 작성 (Part F)

🇰🇷 TTA 점검 결과

• 가용성 점검 23항 중 8항 미달
• ISMS-P 2.9.2 위반
• 「가용성 등급 표」 작성 필요
• 권고: 즉시 이중화 검토

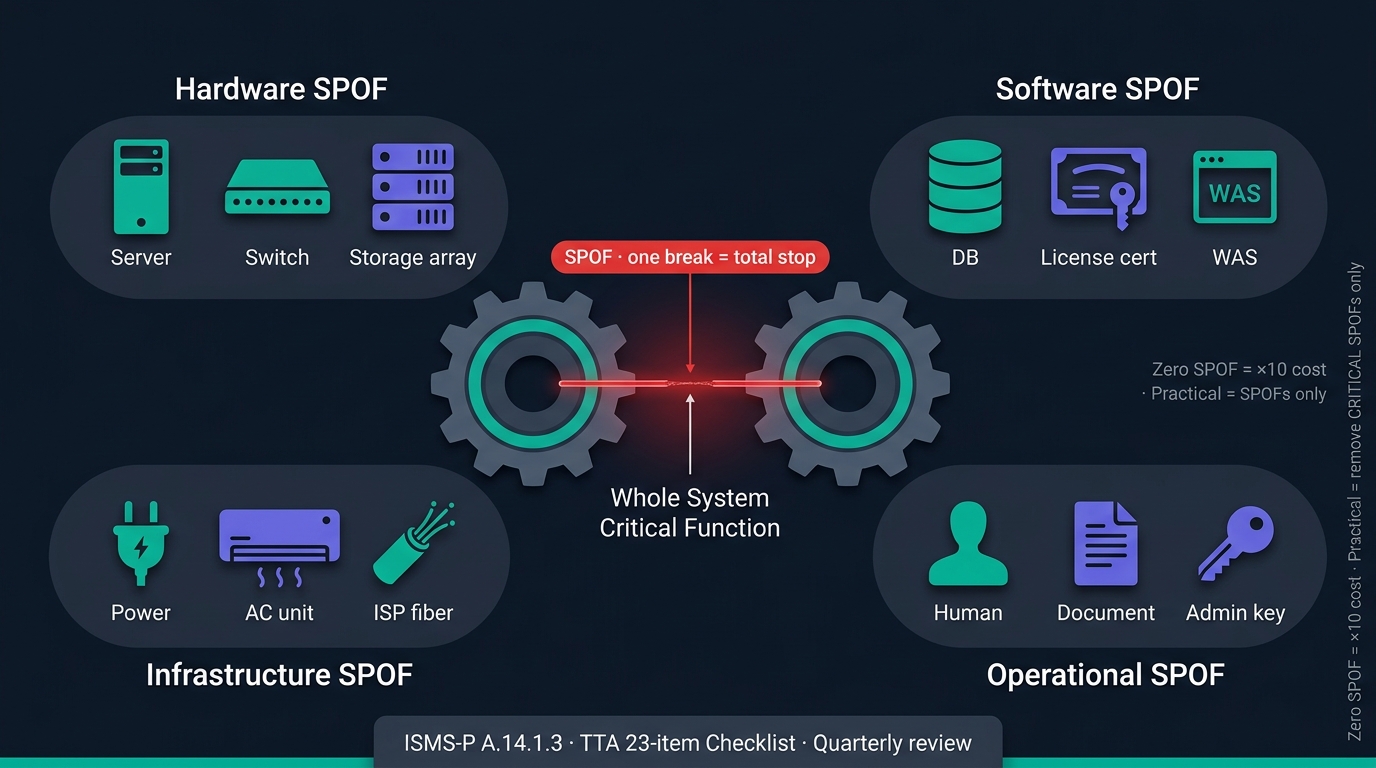

📘 정의

SPOF = 단일장애점 — 한 구성 요소의 장애가 전체 시스템 또는 핵심 기능을 중단시키는 지점

🔍 SPOF 4가지 분류

1. 하드웨어 SPOF — 서버·NW·Storage 단일
2. 소프트웨어 SPOF — DB·WAS·인증서 단일
3. 인프라 SPOF — 전원·냉각·회선 단일
4. 운영 SPOF — 특정 인력·문서·계정 단일

📌 ISMS-P 관점

• 2.9.2 「성능 및 장애관리」 — SPOF 식별·이중화
• 2.11.5 「사고 대응 및 복구」 — SPOF 장애 대응
• 2.12.1 「재해·재난 대비 안전조치」 — SPOF 영향평가

🇰🇷 TTA 감리 점검

• 「가용성 점검 23항」 — SPOF 명세 의무
• 「SPOF 분석 보고서」 — 표준 산출물
• 분기 1회 점검 권장

💡 「SPOF가 0개?」 비현실적

• 모든 SPOF 제거 시 비용 ×10
• 실용: Critical SPOF만 제거
• 「수용 가능 SPOF」 결정도 TA 역할

⚡ 전원·DC (5항)

1. ☐ 외부 전원 (한전 2회선)
2. ☐ UPS (이중화 N+1)
3. ☐ 디젤발전기
4. ☐ 분전반 (A·B선)
5. ☐ DC 냉각 (CRAC 이중화)

🌐 네트워크 (5항)

6. ☐ 외부 회선 (다중 ISP)
7. ☐ 외부 DNS
8. ☐ Core 라우터·스위치
9. ☐ Distribution 스위치
10. ☐ ToR 스위치

🛡️ 보안 (4항)

11. ☐ Anti-DDoS
12. ☐ WAF
13. ☐ NGFW (외부·내부)
14. ☐ SAC·인증 서버

💻 서버·OS (4항)

15. ☐ Web Server
16. ☐ WAS
17. ☐ API Gateway
18. ☐ Cache (Redis)

🗄️ DB·Storage (3항)

19. ☐ DB Primary
20. ☐ Storage (SAN/NAS)
21. ☐ 백업 시스템

🔄 DR·BCM (1항)

22. ☐ DR Site 또는 백업 사이트

👥 운영 (1항)

23. ☐ 핵심 운영 인력 (Single Person Dependency)

🎯 「체크」 방법

• ☐ 미점검 → 「확인 안 함」 → 점검 필요
• ❌ SPOF 있음 → 위험도 평가 → 권고
• ✅ 이중화 있음 → 상세 확인 (Sync/Async)

📋 산출물 형식

• 23항 점검표 (Excel)
• 「✅·❌·☐」 + 위험도 등급
• 미흡 항목별 권고안

💡 운영 SPOF (23번) 흔히 누락

• 「김OO 대리만 그 시스템 알아요」
• → 문서화·교차 훈련·OnCall 로테이션
• 휴가·이직 시 즉각 장애 가능

🔧 ① Fault Tree Analysis (FTA)

• 「상위 사고 → 하위 원인」 트리
• 「전체 중단」 → AND/OR 조합으로 추적
• 단일 OR 노드 = SPOF
• 도구: draw.io · isograph FaultTree+

🔧 ② Dependency Mapping

• 시스템 간 의존성 도식
• CMDB (Configuration Mgmt DB) 활용
• 도구: ServiceNow CMDB · Device42

🔧 ③ Chaos Engineering (선택)

• 의도적 장애 주입 (실험)
• Netflix Chaos Monkey · Gremlin
• 한국 도입 적음 (위험 회피 문화)

🔧 ④ Walkthrough (가장 흔함)

• 실제 시스템 룸·구성도 동행 점검
• 운영자와 함께 「만약 이게 멈추면?」 질문
• 시간: 시스템당 2~4시간
• 산출: 점검 일지 + SPOF 목록

🔧 ⑤ DR Test (실측)

• 실제 절체 시험으로 SPOF 발견
• 「의외의 SPOF」 발견율 30%+
• 분기 1회 권장
• 위험: 운영 영향 → 야간·휴일

💡 가장 효과적 — 「④ Walkthrough」

• 비용·시간 적음
• 운영자 지식 활용
• 즉시 권고안 작성 가능

📊 영향도 (1~5)

• 5 전체 중단·데이터 손실
• 4 핵심 기능 중단
• 3 일부 사용자 영향
• 2 성능 저하만
• 1 영향 없음

📊 확률 (1~5)

• 5 연 2회+ 발생
• 4 연 1회
• 3 1~2년 1회
• 2 3~5년 1회
• 1 10년+ 1회

🧮 점수 = 영향도 × 확률

• 20~25 → Critical
• 12~19 → High
• 6~11 → Medium
• 1~5 → Low

📋 예시

• DB Primary 단일: 5×4 = 20 → Critical
• L4 LB 단일: 4×3 = 12 → High
• 라이센스 서버 단일: 3×2 = 6 → Medium
• 사용자 PC 1대 고장: 1×5 = 5 → Low

💡 실무 적용

• 점수가 같아도 「영향도 우선」
• 영향도 5 → 무조건 Critical/High

📊 우선순위 공식

우선순위 = (영향도 × 확률) ÷ 도입 비용

📋 예시 — 그룹웨어 SPOF 4건

외부 DNS가 1순위 — 비용 500만원으로 위험 16점 해결

💰 ROI 계산

• 다운타임 1회 손실: 추정 3억 (그룹웨어)
• DB DataGuard 도입: 1.8억 · 5년 회피 확률 90%
• 회수 기간: 1억 8천 ÷ 3억 = 0.6년 (8개월)
• 5년 ROI: 1,000%+

🎯 TA의 「3가지 ROI 분석」

1. 도입 비용 (HW·SW·인력)
2. 운영 비용 (라이센스·유지보수)
3. 회피 손실 (다운타임 × 발생률)

💡 발주처 보고용

• 위 표를 A4 한 장으로 정리
• 우선순위 1·2·3만 강조
• 「투자 ↔ 회피 손실」 비교

❌ 실수 1 — 「확률 낮음」으로 무시

• 「DB 다운은 10년에 한 번 → Low」
• 한 번 발생 시 손실 100억 → 영향도 5
• 진짜 위험도: 5 × 2 = 10 (Medium)

❌ 실수 2 — 위험도와 비용 분리 평가

• 「Critical이니 무조건 즉각 조치」
• 비용 50억 → 예산 부족 → 결국 안 함
• → ROI 함께 계산

❌ 실수 3 — 「확률」을 과거 데이터만

• 「3년간 무사고 → 확률 0」
• 다음 해 첫 사고 → 통계 0

❌ 실수 4 — 영향도를 「기술」로만

• 「DB 다운 → DB 다시 켜면 됨」
• 실제: 학기 등록 마감 직전 다운 = 사회 문제
• → 비즈니스 영향 포함

❌ 실수 5 — 「모두 Critical」

• 위험 회피하려고 다 Critical
• 의사결정자: 「다 중요하면 다 안 중요」
• → 정직한 등급 분류

✅ TA의 「위험도 평가 원칙」

• 영향도: 기술 + 비즈니스 + 사회
• 확률: 과거 + 미래 + 외부 환경
• 비용: 도입 + 운영 + 회피 손실

🎯 모든 SPOF 제거가 불가능한 이유

• 비용 ×3~10
• 운영 복잡도 ↑
• 「이중화의 이중화」 끝없음

📋 「수용 가능 SPOF」 예시

• 사용자 PC (개인 책임)
• 외부 ISP 회선 (다중 ISP 비용 부담 시)
• DC 단일 (별도 DR Site 비용 부담 시)
• 운영 인력 단일 (24x7 OnCall 부담)

💡 결정 기준

• 연 손실 < 도입 비용 일 때 수용
• 단, 공식 문서화 필수
• 의사결정자(CIO·CISO) 결재

📄 「수용 SPOF 등록부」 작성

• TTA 감리 산출물의 한 종류
• 등록 항목:
• SPOF 명
• 위험도 · 영향
• 미해결 사유 (비용·기술·운영)
• 보완책 (백업·수동 절체)
• 결재자 · 결재일
• 재검토 주기 (분기 1회)

🇰🇷 ISMS-P 인증 시

• 수용 SPOF는 1.2.4 보호대책 선정 영역 (위험 수용)
• 위험 수용 보고서 제출
• 감리·심사 시 정당성 입증

📋 표준 5절 구성

1. 현황 요약 — 시스템 개요 + SLA 목표 + 운영 인력
2. 위험도 평가 — Critical/High/Med/Low 등급별 SPOF 개수
3. 우선순위별 개선안 — 1·2·3순위 + 구체적 방안
4. 예상 일정·비용 — 총 비용 + 단계별 일정
5. ROI — 도입 비용 ÷ 회피 손실

📑 분량

• A4 1쪽 (요약) + 부록 (상세)
• CIO·임원 보고 양식

✅ TTA 점검 시 확인 사항

• ☐ 위험도 등급 기준 명시
• ☐ 영향도·확률 정의
• ☐ 우선순위 결정 근거
• ☐ ROI 계산 과정
• ☐ 의사결정자 결재란
• ☐ 재검토 주기 명시

💡 자주 빠지는 것

• ROI 계산 — 「Critical이라 해야 한다」만으로는 부족
• 재검토 주기 — 분기 1회 또는 반기 1회
• 이행 점검표 — 권고안만 있고 이행은 누가?

📝 워크시트 D1-6 과제

1. 트래픽 흐름 단계별 분석 (8단계)
2. SPOF 분석 보고서 (6개 SPOF)
3. 위험도 매트릭스 (4단계 분류)
4. 권고안 작성 (TTA 양식 1쪽)

⏱️ 진행 가이드 (60분)

• 이론 강의 (60분) ← 지금까지
• 워크시트는 D1 16시까지 진행
• 강사 답안·해설 별도 배포

💡 정답 힌트

• 슬라이드 18·19 (23항 체크리스트) 활용
• 슬라이드 24·25 (위험도 매트릭스) 적용
• 슬라이드 36 (권고안 양식) 그대로

📋 산출물 평가 기준

1. SPOF 6개 식별 정확성
2. 위험도 4단계 분류 합리성
3. 권고안 우선순위 + 비용
4. ROI 계산
5. 「수용 가능 SPOF」 명시

🎯 오늘 다룬 것

1. 구성도 5종 — 논리·물리·NW·보안·DR
2. 구성도 읽기 5단계 — 외부에서 안으로
3. SPOF 체크리스트 23항 — 전원·NW·보안·서버·DB·운영
4. 위험도 매트릭스 — 영향도×확률 4단계
5. 대응 패턴 5종 — A-A·A-S·N+1·Hot/Cold Standby
6. TTA 감리 양식 — 1쪽 권고안

💡 핵심 메시지 (TOP 3)

1. TA는 구성도에서 SPOF를 찾아내는 사람 — 못 본 SPOF는 반드시 장애로
2. 위험도는 영향도×확률 — 비용·ROI 함께 본다
3. 수용 가능 SPOF도 의사결정 — 문서화·결재 필수

🇰🇷 표준 참조

• 국내: TTA 가용성 점검 23항 · ISMS-P 2.9.2 · 행정기관 BCP · 전자금융감독규정 §17
• 글로벌: ITIL 4 Availability · ISO 22301 BCM

📝 워크시트 D3-0

• 본 강의 직후 진행 (60분)
• 슬라이드 18·19·24·36 표준 그대로 활용
• 강사 답안 + 해설 별도

🎓 학습 가치

• 「SPOF 식별」은 모든 케이스 분석의 출발점
• 본 회차 직후 RFP 분석·5 케이스에 그대로 적용
• 실무에서는 분기 1회 SPOF 점검 정착이 목표

💼 실무 적용 — 이번 주

1. 현재 시스템 구성도 5종 점검 (오래된 것 갱신)
2. 23항 체크리스트 직접 적용
3. 위험도 매트릭스 작성 → CIO 보고
4. 수용 SPOF 등록부 시작 (없다면 작성)
5. 분기 1회 점검 일정 등록

🚀 GenAI Labs

강사 박수현 · 젠아이랩스(GenAI Labs) CEO / CTO
